解決方案
該方案在許多機組廠家和風電業主都有應用
如遠景能源、哈電風能、華潤電力、國電投等
風電機組自動消防系統設計方案主要有被動消防系統和主動消防系統(含與視頻聯動方案)，兩種方案都具有火災自動探測、自動啟動實施滅火功能，且滅火裝置啟動后都可以輸出滅火啟動反饋信號。
被動消防系統無電控設備，具有自動啟動功能，不能實現手動啟動，無遠程控制功能。
01
各防區設備配置
  • 1.1
    機艙空間
    干粉滅火裝置( 或熱氣溶膠滅火裝置 )多臺(一般2-4臺 )，機械式感溫磁發電組件( 數量與滅火裝置同 )，滅火設備同時自帶熱敏線。
  • 1.2

    各電氣柜

    （包括機艙柜、塔基柜）

    熱氣溶膠滅火裝置(小型 )，一般相對獨立的電氣柜各配置1臺，機械式感溫磁發電組件(數量與滅火裝置同 )，滅火設備同時自帶熱敏線。
02
工作原理
2.1—機艙空間
  • 2.1.1啟動方式

    1) 當機械式感溫磁發電組件探測到環境溫度達到其設定的動作溫度值時，滅火裝置被觸發啟動實施滅火 ;

    2) 當熱敏線探測到明火或其動作溫度值時，滅火裝置被觸發啟動實施滅火。

  • 2.1.2信號反饋

    滅火裝置啟動后輸出無源開關量信號接入機艙內風機主控系統預留的報警端口，通過主控系統傳輸?shù)缴龎赫局骺厥摇?/p>

2.2—各電氣柜
  • 2.2.1啟動方式

    1) 當機械式感溫磁發電組件探測到環境溫度達到其設定的動作溫度值時，滅火裝置被觸發啟動實施滅火 ;

    2) 當熱敏線探測到明火或其動作溫度值時，滅火裝置被觸發啟動實施滅火。

  • 2.2.2信號反饋

    機艙柜內的滅火裝置啟動后輸出無源開關量信號接入機艙內風機主控系統預留的報警端口，通過主控系統傳輸?shù)缴龎赫局骺厥?塔基柜內的滅火裝置啟動后輸出無源開關量信號接入塔基內風機主控系統預留的報警端口，通過主控系統傳輸?shù)缴龎赫局骺厥?

03

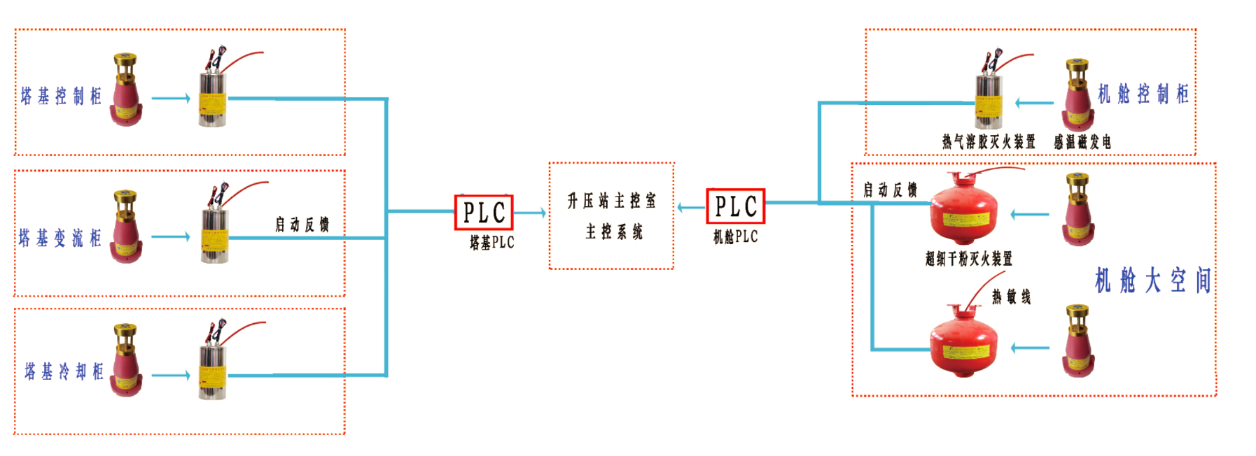

原理示意圖
